Belichtungsparameter in der digitalen Radiographie – Grundlagen verstehen

Die digitale Radiographie hat die konventionelle Röntgendiagnostik grundlegend verändert. Moderne Flachdetektoren liefern bereits bei geringen Belichtungsabweichungen diagnostisch verwertbare Bilder und verfügen über leistungsfähige Bildverarbeitungsalgorithmen. Dadurch entsteht jedoch häufig der Eindruck, dass die Wahl der Belichtungsparameter heute kaum noch eine Rolle spielt.

Genau das Gegenteil ist der Fall. Auch moderne digitale Röntgensysteme folgen unverändert den physikalischen Grundlagen der Röntgenstrahlung. Die Bildqualität und die Strahlendosis werden weiterhin wesentlich durch die Röhrenspannung (kV) und das Strom-Zeit-Produkt (mAs) bestimmt. Die Belichtungsautomatik (AEC) kann diese Zusammenhänge unterstützen, ersetzt jedoch kein grundlegendes Verständnis der Belichtungsparameter.

Wer die Wirkung von kV und mAs versteht, kann Bildqualität und Strahlenschutz gezielt optimieren und gleichzeitig unnötige Wiederholungsaufnahmen vermeiden. Dieses Wissen bildet die Grundlage einer qualitativ hochwertigen und patientenschonenden Radiographie.

Warum Grundlagen heute wichtiger denn je sind

Während analoge Film-Folien-Systeme bereits geringe Belichtungsfehler unmittelbar sichtbar machten, besitzen digitale Detektoren einen deutlich grösseren Belichtungsspielraum. Über- oder Unterbelichtungen können durch die digitale Nachverarbeitung teilweise kompensiert werden. Ein diagnostisch gut aussehendes Bild bedeutet deshalb nicht zwangsläufig, dass die Untersuchung mit einer optimalen Strahlendosis durchgeführt wurde.

Gerade diese hohe Toleranz digitaler Systeme birgt die Gefahr des sogenannten Dose Creep. Darunter versteht man eine schleichende Erhöhung der Patientendosis, weil leicht überbelichtete Aufnahmen häufig weniger Bildrauschen aufweisen und subjektiv als hochwertiger empfunden werden. Ohne regelmässige Kontrolle der Belichtungsindikatoren bleibt diese Entwicklung oft unbemerkt.

Ein fundiertes Verständnis der Belichtungsparameter hilft deshalb:

• die diagnostische Bildqualität gezielt zu optimieren,
• die Strahlenexposition nach dem ALARA-Prinzip möglichst gering zu halten,
• Belichtungsfehler frühzeitig zu erkennen,
• die Belichtungsautomatik sinnvoll einzusetzen und
• die Qualität radiologischer Untersuchungen nachhaltig zu verbessern.

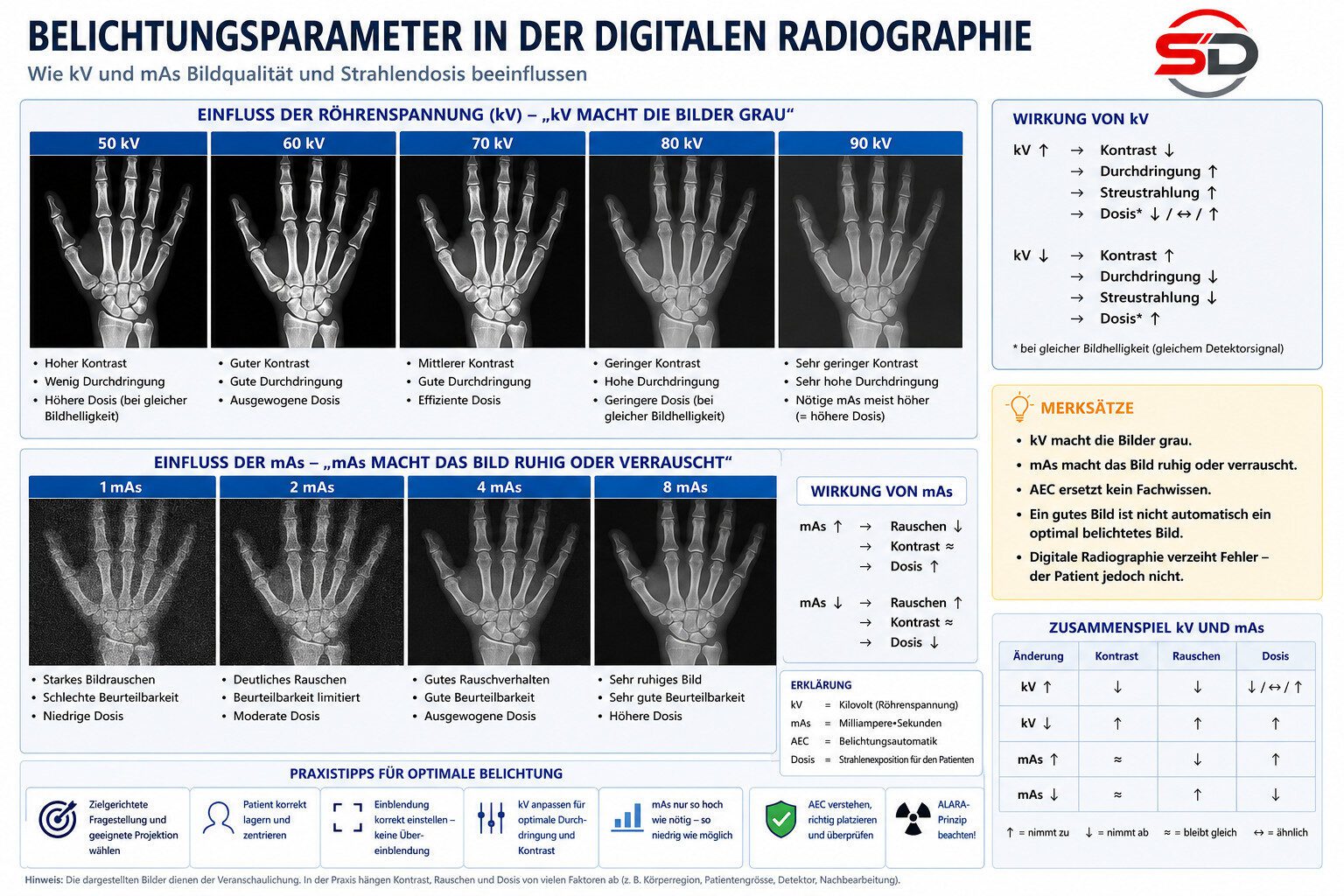

Die wichtigsten Belichtungsparameter

Für die Bildentstehung in der digitalen Radiographie sind zwei physikalische Grössen von zentraler Bedeutung:

• Röhrenspannung (kV) – bestimmt die Energie und Durchdringungsfähigkeit der erzeugten Röntgenphotonen.
• Strom-Zeit-Produkt (mAs) – bestimmt die Anzahl der erzeugten Röntgenphotonen.

Beide Parameter beeinflussen sowohl die Bildqualität als auch die Strahlendosis, jedoch auf unterschiedliche Weise. Erst das Zusammenspiel von kV und mAs ermöglicht eine optimale Anpassung der Untersuchung an Körperregion, Fragestellung und Patientenstatur.

Merksätze für die Praxis

• kV macht die Bilder grau.
  Eine höhere Röhrenspannung erhöht die Durchdringung und führt zu einer längeren Grauwertskala mit geringerem Bildkontrast.
• mAs bestimmt das Bildrauschen.
  Mit steigenden mAs nimmt das Quantenrauschen ab, gleichzeitig steigt jedoch die Strahlendosis.
• Ein gutes Bild ist nicht automatisch optimal belichtet.
  Digitale Nachverarbeitung kann Belichtungsfehler teilweise ausgleichen, verändert jedoch nicht die tatsächlich applizierte Strahlendosis.

Die Röhrenspannung (kV) – Energie und Durchdringungsfähigkeit der Röntgenstrahlung

Die Röhrenspannung wird in Kilovolt (kV) angegeben und beschreibt die elektrische Spannung zwischen Kathode und Anode der Röntgenröhre. Sie bestimmt die Energie der erzeugten Röntgenphotonen und damit deren Fähigkeit, den menschlichen Körper zu durchdringen.

Mit steigender Röhrenspannung nimmt die mittlere Energie der Photonen zu. Dadurch werden auch dichtere anatomische Strukturen besser durchdrungen. Gleichzeitig verändert sich jedoch die Bildcharakteristik, da sich der Bildkontrast verringert und die Streustrahlung zunimmt.

Einfluss der Röhrenspannung auf die Bildqualität

Eine Erhöhung der Röhrenspannung führt zu einer längeren Grauwertskala. Die Unterschiede zwischen hellen und dunklen Bildbereichen werden geringer, wodurch das Bild insgesamt kontrastärmer erscheint.

Dieser Effekt ist bei vielen Untersuchungen erwünscht. Insbesondere Thoraxaufnahmen profitieren von einer hohen Röhrenspannung, da sowohl Lungenparenchym als auch Mediastinum und knöcherne Strukturen gleichzeitig beurteilt werden können.

Bei Skelettaufnahmen hingegen wird häufig eine niedrigere Röhrenspannung gewählt, um einen höheren Bildkontrast zwischen Kortikalis und Spongiosa zu erzielen.

Je höher die Röhrenspannung, desto geringer ist der Bildkontrast und desto länger wird die Grauwertskala.

Einfluss der Röhrenspannung auf die Strahlendosis

Der Zusammenhang zwischen Röhrenspannung und Patientendosis ist komplex und wird häufig missverstanden. Eine höhere Röhrenspannung bedeutet nicht automatisch eine höhere Strahlenexposition.

Durch die bessere Durchdringung des Körpers erreicht ein grösserer Anteil der erzeugten Photonen den Detektor. Deshalb kann bei geeigneten Untersuchungen häufig das Strom-Zeit-Produkt (mAs) reduziert werden. Unter bestimmten Voraussetzungen lässt sich dadurch die Patientendosis sogar senken.

Eine sinnvolle Wahl der Röhrenspannung gehört deshalb zu den wichtigsten Massnahmen des Strahlenschutzes.

---

Das Strom-Zeit-Produkt (mAs) – Anzahl der Röntgenphotonen

Das Strom-Zeit-Produkt wird in Milliampere-Sekunden (mAs) angegeben und ergibt sich aus Röhrenstrom (mA) und Belichtungszeit (s).

Während die Röhrenspannung die Energie der Photonen bestimmt, beeinflusst das Strom-Zeit-Produkt deren Anzahl. Je höher die mAs, desto mehr Röntgenphotonen werden erzeugt und desto mehr Photonen erreichen den Detektor.

Einfluss auf das Bildrauschen

Das wichtigste Qualitätsmerkmal der mAs ist das sogenannte Quantenrauschen. Werden zu wenige Photonen registriert, entstehen statistische Schwankungen, die sich als körniges oder verrauschtes Bild bemerkbar machen.

Mit steigenden mAs verbessert sich das Signal-Rausch-Verhältnis, wodurch feine anatomische Details besser dargestellt werden können. Gleichzeitig steigt jedoch die Strahlenexposition des Patienten nahezu proportional an.

Mehr mAs bedeuten weniger Quantenrauschen, jedoch auch eine höhere Strahlendosis.

Einfluss auf die Strahlendosis

Im Gegensatz zur Röhrenspannung besteht zwischen mAs und Patientendosis ein nahezu linearer Zusammenhang. Wird das Strom-Zeit-Produkt verdoppelt, verdoppelt sich in der Regel auch die abgegebene Strahlendosis.

Aus diesem Grund sollten die mAs stets nur so hoch gewählt werden, wie es für eine sichere diagnostische Beurteilung erforderlich ist. Dieses Vorgehen entspricht dem ALARA-Prinzip (As Low As Reasonably Achievable).

---

Das Zusammenspiel von kV und mAs

Eine optimale Röntgenaufnahme entsteht nicht durch die isolierte Betrachtung eines einzelnen Belichtungsparameters, sondern durch das abgestimmte Zusammenspiel von Röhrenspannung und Strom-Zeit-Produkt.

Während die Röhrenspannung vor allem den Bildkontrast und die Durchdringungsfähigkeit beeinflusst, bestimmen die mAs hauptsächlich das Bildrauschen und die Patientendosis. Beide Parameter müssen deshalb immer gemeinsam betrachtet werden.

Moderne digitale Röntgensysteme ermöglichen zwar eine erhebliche Toleranz gegenüber Belichtungsabweichungen. Dennoch bleiben die physikalischen Zusammenhänge unverändert und bilden die Grundlage jeder qualitativ hochwertigen Röntgenaufnahme.

Praxiswissen

Parameter	Hauptwirkung	Einfluss auf die Bildqualität	Einfluss auf die Dosis
Röhrenspannung (kV)	Energie der Photonen	Durchdringung und Bildkontrast	Indirekter Einfluss
Strom-Zeit-Produkt (mAs)	Anzahl der Photonen	Signal-Rausch-Verhältnis	Nahezu proportional

Die optimale Kombination beider Parameter ermöglicht eine hohe diagnostische Bildqualität bei möglichst geringer Strahlenexposition.

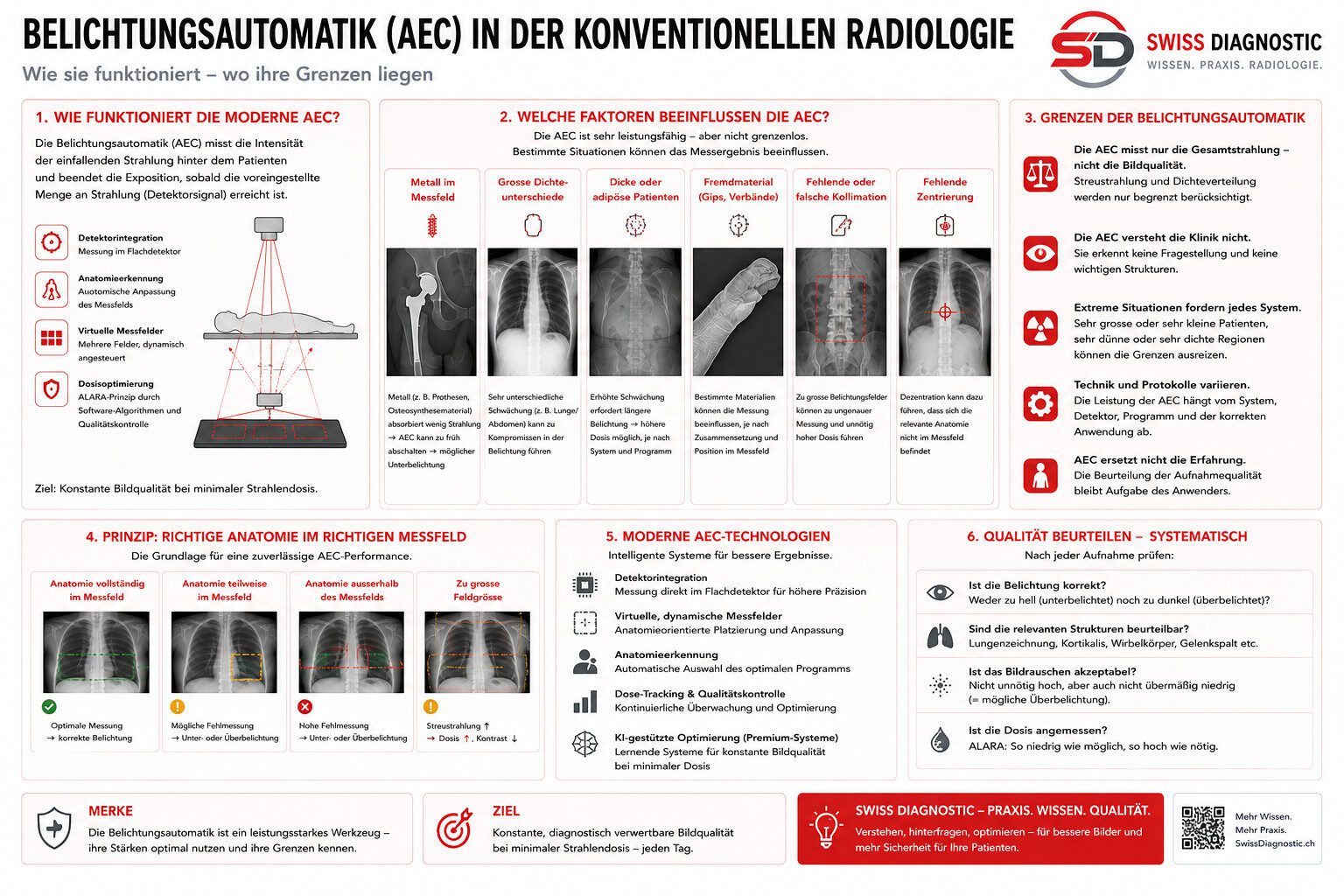

Belichtungsautomatik (AEC) – Moderne Unterstützung für eine optimale Belichtung

Die Belichtungsautomatik (Automatic Exposure Control, AEC) gehört heute zur Standardausstattung nahezu aller digitalen Röntgensysteme. Ihr Ziel besteht darin, unabhängig von Körperstatur oder Gewebedicke eine konstante Detektorbelichtung zu erreichen und dadurch eine reproduzierbare Bildqualität zu gewährleisten.

Während bei älteren Anlagen häufig physische Ionisationskammern zum Einsatz kamen, arbeiten moderne digitale Systeme zunehmend mit integrierten Detektormessungen, virtuellen Messfeldern und anatomieabhängigen Algorithmen. Für den Anwender erfolgt dieser Prozess meist vollständig im Hintergrund.

Die Belichtungsautomatik ersetzt jedoch nicht die physikalischen Grundlagen der Radiographie. Sie unterstützt den Anwender, kann jedoch keine fehlerhafte Lagerung, unzureichende Zentrierung oder ungeeignete Untersuchungsparameter vollständig kompensieren.

Wie arbeitet eine moderne Belichtungsautomatik?

Nach Beginn der Belichtung überwacht das System kontinuierlich die auf den Detektor auftreffende Strahlung. Sobald die für die jeweilige Untersuchung erforderliche Detektorbelichtung erreicht ist, beendet die Belichtungsautomatik die Exposition automatisch.

Dadurch werden weitgehend konstante Bilddaten erzeugt, obwohl sich Patienten hinsichtlich Körpergrösse, Körpergewicht oder Gewebedichte erheblich unterscheiden können.

Moderne Systeme berücksichtigen zusätzlich anatomische Untersuchungsprogramme, digitale Bildverarbeitung sowie herstellerspezifische Optimierungsalgorithmen.

Grenzen der Belichtungsautomatik

Auch moderne AEC-Systeme besitzen physikalische Grenzen. Bestimmte Situationen können die automatische Belichtungssteuerung beeinflussen und zu unerwarteten Belichtungsergebnissen führen.

• ausgedehnte Metallimplantate oder Endoprothesen
• starke Dichteunterschiede innerhalb des Untersuchungsgebietes
• ausgedehnte Gipsverbände oder Orthesen
• ungewöhnliche Lagerungen oder Spezialprojektionen
• unzureichende Zentrierung des Patienten
• unzureichende oder fehlerhafte Einblendung

Diese Einflussfaktoren bedeuten nicht zwangsläufig, dass die Belichtungsautomatik fehlerhaft arbeitet. Vielmehr zeigen sie, dass auch moderne Systeme weiterhin den physikalischen Gesetzmässigkeiten der Röntgenbildentstehung unterliegen.

Digitale Radiographie und Dose Creep

Digitale Detektoren besitzen einen grossen Belichtungsspielraum. Dadurch erscheinen selbst leicht überbelichtete Aufnahmen häufig diagnostisch hochwertig, da das Bildrauschen abnimmt und die digitale Nachverarbeitung Belichtungsunterschiede teilweise kompensieren kann.

Diese Eigenschaft birgt jedoch das Risiko des sogenannten Dose Creep. Darunter versteht man eine schleichende Erhöhung der Patientendosis, ohne dass sich die wahrgenommene Bildqualität wesentlich verbessert.

Aus diesem Grund sollten Belichtungsindikatoren regelmässig kontrolliert und Untersuchungsprotokolle kontinuierlich überprüft werden. Ziel ist nicht das technisch perfekte Bild, sondern die diagnostisch ausreichende Bildqualität bei möglichst geringer Strahlenexposition.

Praktische Konsequenzen

Die Wahl geeigneter Belichtungsparameter bleibt auch im Zeitalter der digitalen Radiographie eine zentrale Aufgabe. Ein fundiertes Verständnis der Zusammenhänge zwischen Röhrenspannung, Strom-Zeit-Produkt und Belichtungsautomatik ermöglicht eine hohe diagnostische Bildqualität bei gleichzeitig optimiertem Strahlenschutz.

Die Belichtungsautomatik stellt dabei ein wertvolles Hilfsmittel dar, ersetzt jedoch weder physikalisches Grundlagenwissen noch eine sorgfältige Durchführung der Untersuchung.

Fazit

Moderne digitale Röntgensysteme ermöglichen eine hohe Bildqualität und unterstützen den Anwender durch intelligente Belichtungsautomatik sowie leistungsfähige Bildverarbeitung. Dennoch beruhen alle radiologischen Aufnahmen weiterhin auf denselben physikalischen Grundlagen. Wer die Wirkung von Röhrenspannung, Strom-Zeit-Produkt und Belichtungsautomatik versteht, kann Bildqualität und Strahlenschutz gezielt optimieren und unnötige Wiederholungsaufnahmen vermeiden. Damit bleiben die Belichtungsparameter auch im digitalen Zeitalter eine der wichtigsten Grundlagen der konventionellen Radiologie.

---

Literatur

1. International Commission on Radiological Protection (ICRP). Radiological Protection and Safety in Medicine. ICRP Publication 105. Ann ICRP. 2007;37(6).
2. International Commission on Radiological Protection (ICRP). The 2007 Recommendations of the International Commission on Radiological Protection. ICRP Publication 103. Ann ICRP. 2007;37(2–4).
3. International Atomic Energy Agency (IAEA). Radiation Protection of Patients (RPOP).
4. American Association of Physicists in Medicine (AAPM). Digital Radiography Quality Control Manual.
5. European Society of Radiology (ESR). ESR EuroSafe Imaging – Clinical Audit and Radiation Protection.
6. Seibert JA. Digital Radiography: The Bottom Line Comparison of CR and DR Technology. Applied Radiology. 2009.
7. Bushberg JT, Seibert JA, Leidholdt EM, Boone JM. The Essential Physics of Medical Imaging. 4th Edition. Wolters Kluwer; 2020.
8. Bontrager KL, Lampignano JP. Textbook of Radiographic Positioning and Related Anatomy. 10th Edition. Elsevier; 2023.
